Startup TOOLS: Änderungen in den Datenpaketen
Version 9.0.1.0
Änderungen in den Datenpaketen können Dateien der Projekt- und Datenverzeichnisse betreffen. Diese sind Unterverzeichnisse der Systemordner projects bzw. data:
–Creo-Konfigurationseinstellungen der Standard-Startprojekte: <Arbeitsumgebung>\parametric\configuration\projects
z. B. im Startprojektverzeichnis für Creo 11: std_sut_creo_c11p.
–Objektdaten für Standardobjekte: <Arbeitsumgebung>\parametric\data
z. B. im Datenverzeichnis für Creo 11: sut_creo11.
Hinweis: In Version 9.0.0.0 wurden die Projekt- und Datenverzeichnisse umbenannt sowie die Dateien für die Konfigurationsoptionen (Config_*.pro-Dateien), siehe Änderungen in Version 9.0.0.0. |
— Konfigurationseinstellungen für die Startprojekte
Die folgenden Creo-Konfigurationsoptionen wurden in den Config_*.pro-Dateien (Konfigurationsbausteine) der Startprojektverzeichnisse hinzugefügt (+), entfernt (–) oder geändert (~):
Versionen: Creo 4.0 – 9.0
In Datei config_sut_c*p_core.pro
~ |
display |
shadewithedges —> shadewithreflect |
+ |
default_hatch_type |
pat |
– |
save_texture_with_model |
yes |
In Datei config_sut_c*p_dir_file.pro
+ |
default_scene_filename |
$GTS_DATA\graphic-library\scenes\sut_std_scene.scn |
– |
global_appearance_file |
$GTS_DATA\config\global.dmt |
+ |
graphics_library_dir |
$GTS_DATA |
+ |
hatch_pattern_cfg_file |
$GTS_DATA\library_dir\crosshatch_dir\sut_patterns_imagestyleclass="Default" scale.cfg |
– |
texture_search_path |
$GTS_DATA\library_dir\textures |
In Datei config_sut_c*p_piping.pro
~ |
piping_appearance_map_file |
$GTS_DATA\library_dir\piping_config\mcat_dir\piping_appearance.dmt —> |
Datei
+ |
config_sut_c*p_imexport |
— Objektdaten: Konfigurationseinstellungen
Die folgenden Creo-Konfigurationsoptionen wurden in den Datenpaketen der Startup TOOLS hinzugefügt (+) und entfernt (–):
Im Ordner sut_creo*
+ |
graphics_library_dir |
$GTS_DATA |
– |
pro_colormap_path |
$GTS_DATA\config |
– |
global_appearance_file |
$GTS_DATA\config\global.dmt |
Siehe Neuerungen Datenpakete: Graphics-Library-Pfad umstellen.
— Objektdaten: Neue Einstellungen für Farbeffekte und Materialdateien
Bei einem Update auf die Version 9.0.1. und neuer müssen neue Einstellungen für Farbeffekte und Materialdateien in den Datenpaketen getroffen werden.
Farbeffekte
In den Startup TOOLS 9.0.1. wird ein neues Verzeichnis für grafische Darstellungen im Datenverzeichnis angelegt, das Verzeichnis graphic-library. Dadurch kann der Creo Parametric-Dialog einfacher an die firmenspezifischen Farbeffekte angepasst werden und Creo-Anwender können die Standardvorgehensweise für Creo Parametric benutzen. (Siehe Graphics-Library-Pfad umstellen.)

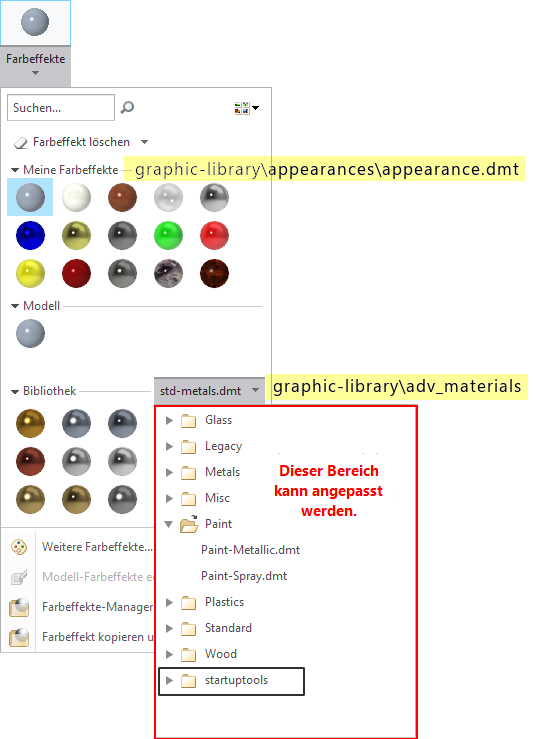

Creo Parametric-Dialog für Farbeffekte mit Bereich der Graphics Library der Startup TOOLS
Materialdateien
Die Materialdateien wurden um einen Standardfarbeffekt sowie eine Schraffurdefinition (wenn abweichend von der Standardlinie) erweitert. In der Materialdatei werden nur die Namen gespeichert. In einer Creo Parametric-Sitzung muss der Zugriff auf die Definitionen/Dateien entsprechend konfiguriert sein.
Hinweis: Änderungen in Datenpaketen können vielfältig sein und in ihrer Komplexität variieren. In einem einfachen Fall kann ein Creo Parametric-Symbol geändert werden – in diesem Fall wäre nur eine Datei betroffen, die nach einer Benutzerprüfung leicht manuell übertragen werden kann. Wird jedoch ein Arbeitsprozess geändert, z. B. die Verwendung von Erscheinungsbildern und Schraffurdefinitionen in Materialdateien, sind viele Dateien und Konfigurationseinstellungen betroffen. Jede Datei ist daher in ihren Auswirkungen zu überprüfen. Es empfiehlt sich, eine Testumgebung zu nutzen. |
